详细参数
|
整车技术参数 |
|||
|
车辆品牌 |
东风T5 |
上牌类型 |
黄牌B照 |
|
适配吊机 |
10吨/12吨 |
吊机品牌 |
徐工 |
|
吊臂形式 |
直臂/折臂 |
驾驶室 |
新款T702 |
|
发动机 |
玉柴240马力 |
变速箱 |
陕齿8档 |
|
外形尺寸 |
11.45×2.5×3.85米 |
总质量 |
25吨 |
|
货箱尺寸 |
7.5×2.3×0.55米 |
整备质量 |
13.705吨 |
|
车架 |
300mm专用大梁 |
轮胎型号 |
11.00钢丝胎 |
|
车桥 |
后桥10吨 |
制动系统 |
断气刹 |
|
轴距 |
2.1+5.25米 |
准乘人数 |
3 |
|
排量 |
6870(ml) |
最高车速 |
90(km/h) |
|
东风徐工10吨折臂随车吊吊机参数 |
||||
|
徐工10吨四节直臂 |
徐工10吨四节折臂 |
徐工12吨四节直臂 |
徐工12吨四节折臂 |
|
|
最大起重量(kg) |
10000 |
10000 |
12000 |
12000 |
|
最远起重量(kg) |
1500 |
1700 |
1800 |
2650 |
|
工作半径(m) |
12 |
9.75 |
12.5 |
9.78 |
|
举升高度(m) |
14 |
12.5 |
14.5 |
12.6 |
|
吊机自重(kg) |
3765 |
3477 |
4316 |
4130 |
|
支腿跨距(mm) |
2280—5580 |
5260 |
2270—5270 |
5272 |
|
回转角度 |
360度全回转 |
360度全回转 |
360度全回转 |
360度全回转 |
底盘配置：
东风徐工10吨折臂随车吊采用东风T5小三轴底盘，T702驾驶室，玉柴240马力发动机，国五排放标准，陕齿8档变速箱，前桥5.5吨，后桥10吨，300mm双层局部三层大梁，全车11.00钢丝胎，带原厂方向助力，ABS，断气刹制动系统，刹车带自动调节臂，防飞溅装置，OBD大灯调节功能，随车工具增加了停车楔，反光背心等配置。
吊机配置：
东风徐工10吨折臂随车吊上装品牌可选三一，石煤等，吊臂形式可选四节直臂吊机，360度全回转，标配前液压支腿，可加装液压后支腿，高空座椅，支腿全伸跨距可达5.26米，底盘上装可配徐工10吨，12吨吊机。
上图所示为东风徐工10吨折臂随车吊吊机起重参数图，徐工10吨折臂吊机四节臂工作半径9.75米，举升高度12.5米，水平方向起重参数为：9.75米起吊1.7吨，7.78米起吊2.28吨，5.99米起吊3.05吨，4.17米起吊4.6吨，2米起吊10吨。
东风徐工12吨折臂随车吊吊机工作半径9.78米，举升高度12.6米，水平方向起重参数为：9.78米起重2.65吨，7.9米起重3.4吨，6.02米起重4.56吨，4.2米起重6.9吨，2.5米起重12吨。
产品优势：
1.东风T5随车吊专用底盘，300mm局部三层直通大梁，承重能力强；
2.底盘板簧采用降中心结构，有效降低整车高度，加厚设计能够有效地起到重载减震效果；
3.整车长度11.45米，货箱长度7.5米，与同类型小三轴，后八轮随车吊相比，整车长度小，货箱短，适合山路行驶，转弯方便；
4.上装配徐工10吨，12吨随车吊折臂吊机时，能够适应狭窄环境作业，与直臂吊机相比，吊臂灵活，室内作业比较有优势；
5.四连杆机构，起升能力更强，法兰式伸缩臂链接技术，起吊更加稳定安全；
6.六边形吊臂技术，对中性好，截面抗弯能力强；
7.独特的浮动式三点桥结构设计，有效降低车辆行驶时底盘大梁所承受的附加应力。

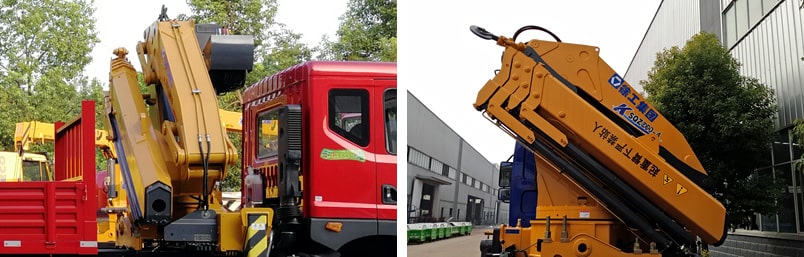

工作实拍

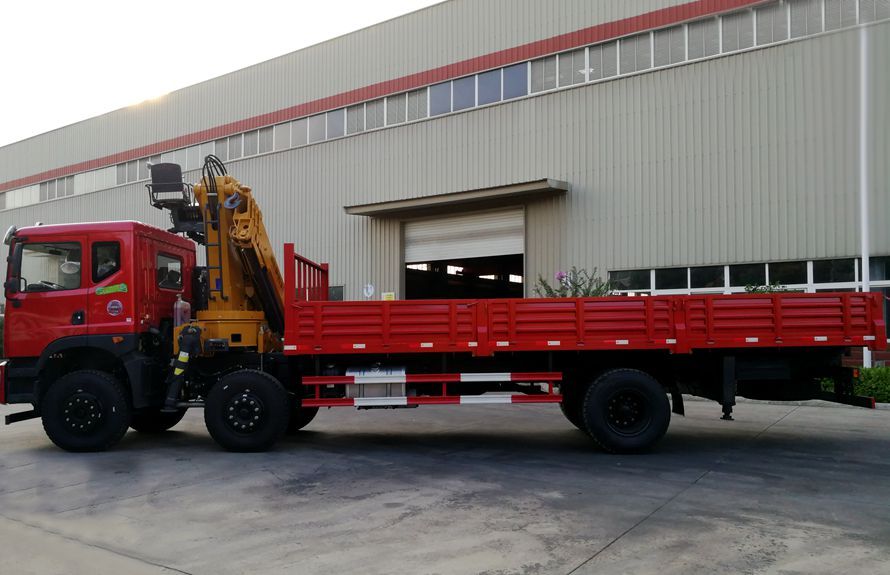

东风T5徐工10吨折臂随车吊左侧图片

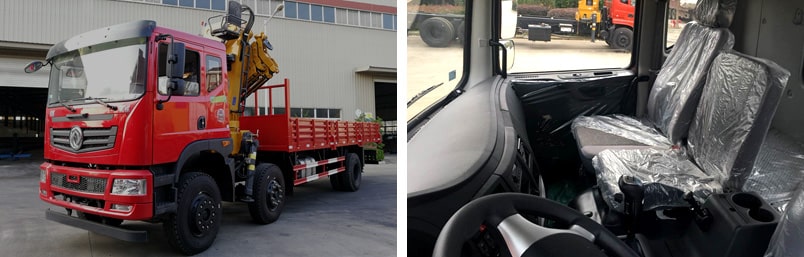

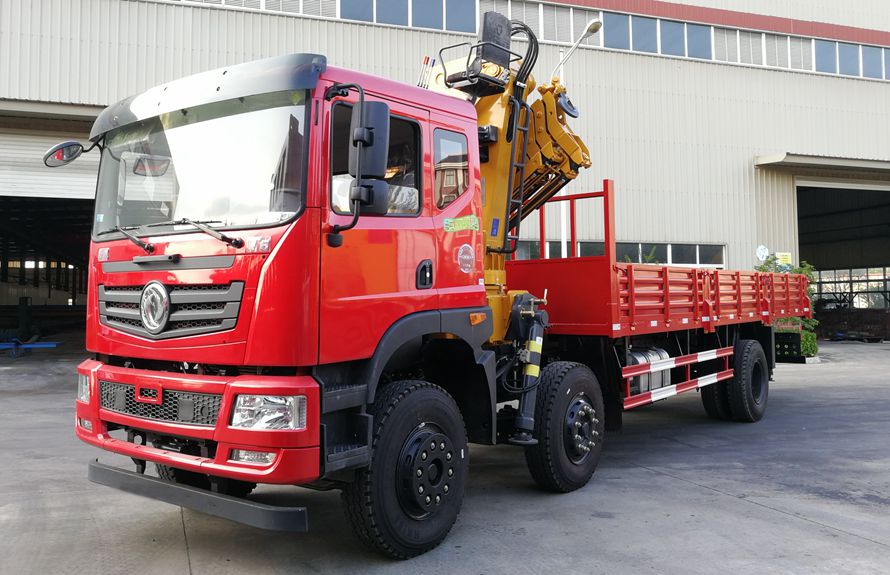

东风T5徐工10吨折臂随车吊正侧图片
